4-16-слойный стек печатных плат
На самом деле нет ограничений на количество слоев, которые могут быть изготовлены на многослойной печатной плате. Конечно, толщина плиты увеличивается по мере увеличения количества слоев, чтобы приспособиться к минимальной толщине используемых материалов. Также необходимо учитывать соотношение сторон (толщина доски к наименьшему диаметру отверстия). Как правило, это 10: 1 для плат толще 100 мил. Kingford может изготовить до 40 слоев печатных плат.
4-слойный стек печатных плат
Типичный 4-слойный стек печатных плат включает в себя два слоя маршрутизации и две внутренние плоскости, одну для заземления, а другую для питания.
Часто можно увидеть 4-слойные доски, уложенные равномерно. Другая распространенная ошибка заключается в том, что плоскости тесно связаны в центре с большими диэлектриками между сигнальными слоями и плоскостями.
Чтобы улучшить характеристики электромагнитной совместимости 4-слойной печатной платы, лучше всего расположить сигнальные слои как можно ближе к плоскостям (< 10 мил) и использовать большой сердечник (~ 40 мил) между плоскостью питания и землей, сохраняя общую толщину подложки до ~ 62 мил.

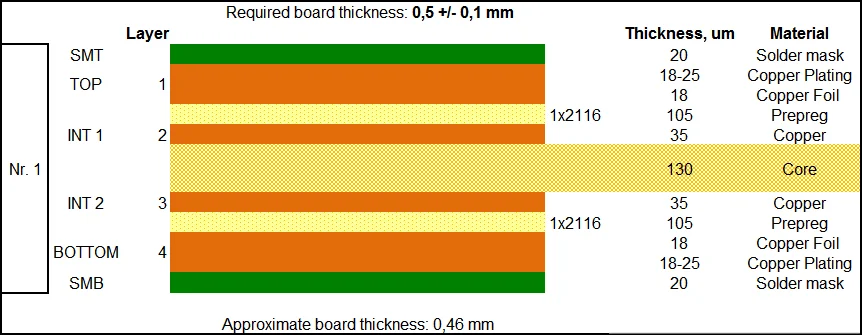

4-слойный стек печатных плат от
6 Стек слоистых печатных плат
Классический 6-слойный стек печатных плат включает в себя 4 слоя маршрутизации (два внешних и два внутренних) и две внутренние плоскости (один для заземления, а другой для питания). Это значительно улучшает электромагнитные помехи, поскольку обеспечивает два скрытых слоя для высокоскоростных сигналов и два поверхностных слоя для маршрутизации низкоскоростных сигналов.

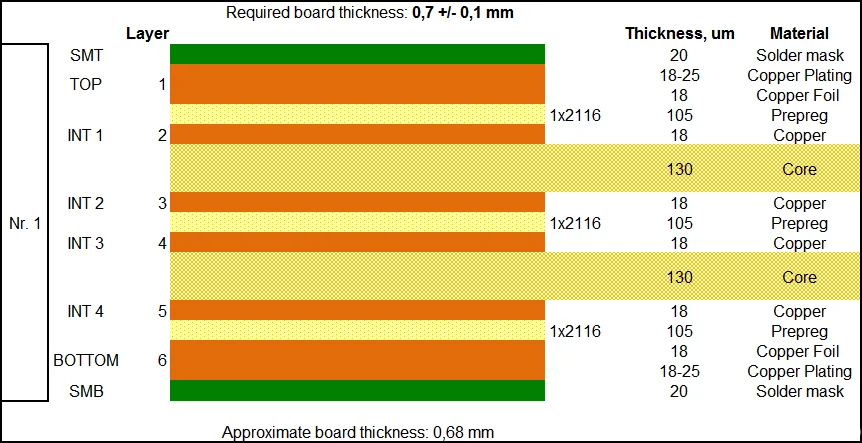

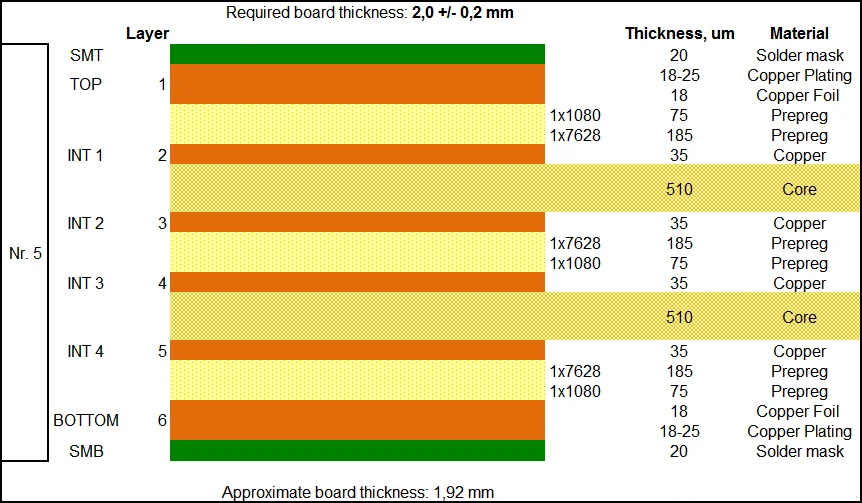

6-слойный стек печатных плат от
8-слойный стек печатных плат
Чтобы повысить производительность ЭМС, добавьте еще две плоскости в 6-слойный стек печатной платы. Не рекомендуется иметь более двух смежных сигнальных слоев между плоскостями, так как это создает разрывы импеданса (разница в импедансе сигнальных слоев ~ 20 Ом) и увеличивает перекрестные помехи между этими сигнальными слоями.
8-слойный стек печатных плат
10-слойный стек печатных плат
10-слойная печатная плата должна использоваться, когда требуется 6 слоев маршрутизации и 4 плоскости, а электромагнитная совместимость вызывает беспокойство. Этот типичный 10-слойный стек печатных плат идеален из-за тесной связи сигнальной и обратной плоскостей, экранирования высокоскоростных сигнальных слоев, наличия нескольких плоскостей заземления, а также плотно связанной пары плоскости питания/заземления в центре платы. Высокоскоростные сигналы обычно направляются на сигнальные слои, скрытые между плоскостями (в данном случае слои 3-4 и 7-8).
10-слойный стек печатных плат
12 Стек слоистых печатных плат
12 слоев - это наибольшее количество слоев, которые обычно можно удобно изготовить на плате толщиной 62 млн. Иногда вы увидите от 14 до 16-слойных плат, изготовленных в виде плиты толщиной 62 мил, но количество производителей, способных их производить, ограничено теми, кто может производить платы HDI.
12-слойный стек печатных плат
14-слойный стек печатных плат
14-слойный стек печатных плат используется, когда требуется 8 уровней маршрутизации (сигнала) плюс требуется специальный экран критических сетей. Слои 6 и 9 обеспечивают изоляцию для чувствительных сигналов, в то время как слои 3 и 4 и 11 и 12 обеспечивают экранирование для высокоскоростных сигналов.
14-слойный стек печатных плат
16-слойный стек печатных плат
16-слойная печатная плата обеспечивает 10 слоев трассировки и обычно используется для чрезвычайно плотных конструкций. Как правило, вы видите 16-слойные печатные платы, в которых технология маршрутизации используется в приложении EDA.
16-слойный стек печатных плат
