Двусторонние печатные платы со сквозными отверстиями

Что такое двухслойная печатная плата/двухсторонняя печатная плата?

Двухслойные печатные платы являются наиболее распространенным типом печатных плат. Кроме того, двухслойные печатные платы также известны как двухсторонние печатные платы, потому что они имеют компоненты на обеих сторонах платы.

Изготовление двухслойной печатной платы осуществляется путем соединения двух слоев меди вместе с диэлектрическим материалом между ними. А диэлектрический материал может быть как FR-42, так и FR-44.

Кроме того, медь на каждой стороне может передавать разные электрические сигналы, что делает их идеальными для приложений, где необходима высокая скорость и/или плотная упаковка. Двухслойные печатные платы также являются наиболее экономичным типом печатных плат в производстве.

Как работает двухслойная печатная плата?

Двухслойная печатная плата работает за счет того, что электрические сигналы направляются между двумя слоями меди. Интересно, что эти сигналы могут быть как цифровыми, так и аналоговыми. Кроме того, диэлектрический материал в середине платы помогает предотвратить интерференцию этих сигналов друг с другом.

Двухслойная толщина печатной платы

Итак, насколько толстой является двухслойная печатная плата?

Двухслойная печатная плата может иметь толщину от 0,010 до 0,060 дюйма. Кроме того, толщина платы будет зависеть от используемого вами диэлектрического материала и размера компонентов, установленных на плате. Кроме того, чем толще плата, тем лучше она уменьшает перекрестные помехи между сигнальными дорожками.

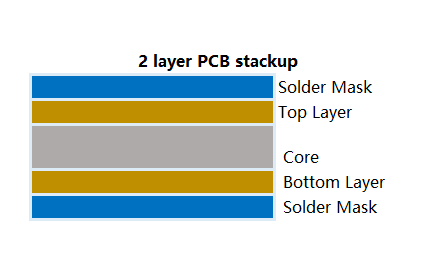

Двухслойная укладка досок

Понятно, что слой 1 или верхний слой является сигнальным слоем на двухслойной печатной плате. И верхний слой, и нижний слой представляют собой медные слои.

Внутренний слой

Нижний слой электронной печатной платы

Двухслойная печатная плата имеет внутренний слой, который также является медным слоем. И именно здесь находится большинство переходных отверстий. Кроме того, переходные отверстия — это крошечные отверстия, которые соединяют верхний и нижний слои вместе. Что ещё более важно, они позволяют передавать электрические сигналы от одного слоя к другому.

Наземная плоскость

Сплошной заземляющий слой помогает уменьшить шум в электрических сигналах. Следовательно, мы также можем использовать его, чтобы предоставить место для возврата электрических сигналов. Кроме того, он также помогает лучше распределять тепло, и вы можете использовать его в качестве силового или грунтового слоя.

Сигнальные слои

Сигнальные слои — это слои, несущие электрические сигналы. Двухслойная печатная плата имеет два сигнальных слоя: верхний и нижний. Обычно верхний слой, который мы используем для сигналов, которые необходимо развести на внешней стороне платы. В то время как нижний слой вы можете использовать для сигналов, которые необходимо развести на внутренней стороне платы.

Силовой слой

Слой питания мы используем для распределения питания по разным частям платы. Кроме того, вы можете использовать его в качестве обратного пути для наземных сигналов.

Препрег слой

Слой препрега представляет собой тонкий слой диэлектрического материала. И это может обеспечить изоляцию между медным слоем. Кроме того, он также может обеспечить поддержку медных слоев. Диэлектрическая проницаемость слоя препрега составляет 2.2 , что ниже диэлектрической проницаемости FR-408.

Слой паяльной маски

Слой паяльной маски – это тонкий слой материала, покрывающий открытую медь. Кроме того, он может защитить медь от окисления и коррозии.

Шелкографический слой

Слой шелкографии представляет собой тонкий слой материала, который используется для печати надписей на доске. Кроме того, вы можете использовать его для печати названия платы и номеров деталей.

Как сделать двухслойную печатную плату/двухстороннюю печатную плату?

Печатная плата для визуального контроля измерительного прибора

Чтобы сделать двухслойную печатную плату, вам нужно начать с подложки. И самый распространенный субстрат – FR-4. Когда у вас есть субстрат, вам нужно добавить медь слоями.

Первый слой, который вы добавили, — это сигнальный слой. Здесь он будет передавать электрические сигналы.

Второй слой, который вы добавили, — это слой земли. И именно здесь к нему вернутся электрические сигналы. После того, как у вас есть два слоя меди, вам нужно добавить слой препрега.

Слой препрега представляет собой изоляционный материал. В результате он обеспечивает изоляцию между слоями.

После слоя препрега вам нужно добавить паяльную маску. Паяльная маска представляет собой тонкий слой зеленого или черного пластика, который помогает защитить медь от коротких замыканий и коррозии.

Наконец, вам нужно добавить шелкографию. Шелкография — это белая или желтая печать на печатной плате, на которой указаны названия компонентов и их значения.

Цена двухслойной печатной платы

Цифровая плата с микросхемами

Цена на двухслойную печатную плату будет варьироваться в зависимости от размера платы, сложности дизайна и количества, которое вы заказываете. Кроме того, двухслойные печатные платы обычно дороже односторонних, поскольку для их производства требуется больше материалов и трудозатрат.

Стоимость двухслойной печатной платы может составлять от 100 до 1000 долларов за квадратный фут. Итак, если вам нужна двухслойная печатная плата размером 2 на 2 фута, она будет стоить от 400 до 4000 долларов.

Kingford поддерживает бизнес по изготовлению двусторонних печатных плат со сквозными отверстиями, мы являемся профессиональным универсальным заводом по сборке печатных плат. Будем рады сотрудничеству с Вами!
