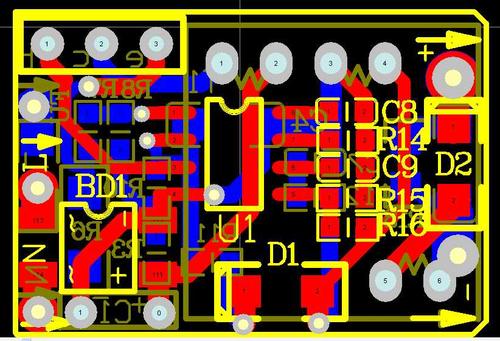

Схема светодиодной печатной платы

                                                                     Схема светодиодной печатной платы

Схема светодиодного индикатора (1)

В схеме, показанной на рис. 1, всего два компонента. R использует 1/6–1/8 W резистор из углеродной пленки или резистор из металлической пленки, а значение сопротивления находится в диапазоне 1–300 К.

Ne — неоновая лампочка, также выбирается неоновая лампочка в стартере обычной люминесцентной лампы. Если вы хотите использовать неоновую лампу небольшого размера, которая может запускаться при напряжении около 60V, ее модель — NNH-616, а сопротивление R — 1/270 К. Металлопленочные резисторы мощностью 6W. Схема светодиодного индикатора:

Схема светодиодного индикатора (2)

Трансформатор используется для преобразования высокого напряжения в низкое, а выпрямление и фильтрация выполняются для получения стабильного постоянного тока низкого напряжения. Импульсный источник постоянного тока делится на изолированный источник питания и неизолированный источник питания. Изоляция относится к изоляции высокого и низкого выходного напряжения, что очень безопасно, поэтому требования к изоляции корпуса невысокие. Неизолированная безопасность немного хуже, но стоимость относительно невысока. Традиционные энергосберегающие лампы используют неизолированный источник питания и защищены изолирующими пластиковыми корпусами. Безопасность импульсного источника питания относительно высока (обычно выходное низкое напряжение), а производительность стабильна. Недостатком является сложность схемы и высокая цена. Технология импульсного источника питания является зрелой, а производительность стабильной, и в настоящее время она является основным источником питания для светодиодного освещения.

Рисунок 1: Константа переключения Схема изолированного источника питания люминесцентной лампы

Рисунок 2: Принципиальная схема переключения изолированного источника постоянного тока

Рисунок 3: Переключение источника питания постоянного тока

Схема светодиодного индикатора (3)

На рынке есть дешевый светодиодный фонарик. Передняя часть этого фонаря представляет собой от 5 до 8 светоизлучающих трубок высокой яркости, и он использует от 1 до 2 батареек. Благодаря использованию люминесцентных ламп сверхвысокой яркости светоотдача очень высока, а рабочий ток относительно невелик. Измеренный ток составляет всего около 100 мА при использовании фонарика с 5 головками и одной батарейки АА. Очень энергосберегающий. Если вы используете перезаряжаемую батарею большой емкости, ее можно использовать непрерывно более десяти часов, поэтому я купил ее. После демонтажа передней части схема была нарисована в соответствии с реальным объектом, как показано на рисунке.

Принцип работы:

После включения питания VT1 подключается к отрицательному полюсу из-за R1, и напряжение на обоих концах c1 не может резко измениться. Полюс VT1 (b) потенциал ниже полюса е, VT1 включен, в полюс VT2 (b) втекает ток, VT2 также включен, ток течет от положительного полюса источника питания через L, VT2 (c) полюса к полюсу e и течет обратно к отрицательному полюсу источника питания. Источник питания заряжает L, а L накапливает энергию, а электродвижущая сила самоиндукции на L положительна слева и отрицательна справа. Через обратную связь с1 базовый потенциал VT1 ниже потенциала эмиттера, VT1 входит в состояние глубокого насыщения, VT2 также входит в состояние глубокого насыщения, то есть Ib>Ic/β (β — коэффициент увеличения).

По мере того, как источник питания заряжает c1, конструкция печатной платы RF на C1 постепенно увеличивается, то есть потенциал электрода VTI (b) постепенно увеличивается, а Ib1 постепенно уменьшается. Когда Ib1<=Ic1/β, VT1 выходит из зоны насыщения, а VT2 также выходит из зоны насыщения, зарядный ток на L уменьшается. В это время самоиндуцированная электродвижущая сила на L становится отрицательной слева и положительной справа, которая возвращается обратно через c1. Базовый потенциал VT1 повышается, VT1 быстро отключается, VT2 также отключается, энергия, запасенная на L, высвобождается, а напряжение питания на светоизлучающей трубке добавляется к L для создания ЭДС самоиндукции для достижения цели повышения напряжения. Этого напряжения достаточно, чтобы светодиод загорелся.

Схема светодиодного индикатора (4)

Эта схема представляет собой схему управления светодиодным освещением с изменением цвета, подходящую для ландшафтного освещения, такого как городские улицы, парки и проекты освещения заводов. Структура схемы проста, срок службы долгий, светлый цвет великолепный, мягкий и красивый.

Принцип работы следующий: цепь находится под напряжением, и переменный ток 220V выпрямляется, а один путь фильтруется резистором R1 понижающим С1 для формирования напряжения +5V для питания интегрального блока U1 (12C508A); другой путь подводится непосредственно к аноду светодиода (красный, зеленый, синий). Когда 12C508A включен, он будет выдавать импульсный сигнал 0 ~ 0,76V от контакта ⑤, контакта ⑥ и контакта ⑦ по очереди, запуская проводимость соответствующего тиристора, так что подключенные светодиодные цепочки будут излучать свет. Резистор R4 и конденсатор C3, подключенные к контакту ④ U1, управляются постоянной времени (изменение соответствующих характеристик емкости резистора и конденсатора может изменить время свечения каждой цепочки светодиодов); R2 и R3 используются для запуска 12C508A при включении питания. Нормальный цикл света составляет около 2 минут.

Вся световая гирлянда состоит из 12 световых панелей шириной 15 мм и длиной 465mm, состоящих в общей сложности из 528 светодиодов, причем красные, зеленые и синие светодиоды расположены с интервалом. Среди них красный светодиод представляет собой цепочку из 80. Токоограничивающий резистор 1,2kΩ/1W (ток 13,7 mА) размещен в 20 цепочках. Зеленый и синий — по 48 светодиодов. Каждый интервал состоит из 12 строк и резистора 1kΩ/1W (ток 15 mА). Смешайте и перекрестно расположите 44 в виде набора досок.

Распространенные неисправности: Не горит после включения. Обычно неисправность заключается в обрыве цепи R2, R3, R1 или повреждении 12C508A. Если есть группа цветов, которые всегда светятся, значит, вышел из строя тиристор (MCR100-6), управляемый этой группой. Другим наиболее распространенным явлением является старение или перегорание одной из цепей последовательного светодиода, тогда в группе не будет протекать ток и она не загорится. В настоящее время вам необходимо использовать набор источников питания 3,0V и последовательно подключить 20 Ω. После резистора. Группа диодов перебирается по очереди от начала до конца соответственно. Просто замените светодиод, который не горит.

При ремонте обязательно отключайте электропитание перед сваркой или поиском неисправностей. быть безопасным. Принципиальная схема, нарисованная в натуре, показана на прилагаемом чертеже.

Схема светодиодного индикатора (5)

Принципиальная схема блока питания светодиодного привода выглядит следующим образом.

Входная часть выпрямления: проанализируйте конкретные параметры входной цепи выпрямления высокого напряжения, а затем выберите характеристики конкретного страхового выпрямительного диода. Поскольку наша мощность относительно невелика, мы можем выбрать резисторы с проволочной обмоткой в качестве страховки. Используйте 1N4007 в качестве выпрямительной трубки. Если мощность большая, следует выбрать другие выпрямительные диоды с более высоким сопротивлением тока.

Часть выпрямления и фильтрации: если требования к электромагнитным помехам строгие, можно добавить следующую схему π-типа. Если требования не такие строгие, можно использовать только один фильтрующий конденсатор. Удельная емкость и индуктивность конденсатора и дросселя выбираются по суммарной мощности.

Часть схемы привода: ток через R3 преобразуется в напряжение, возвращается обратно в IС для управления выходным током, а к первичной обмотке добавляется схема поглощения DRC. Поскольку у нас есть встроенная mos-трубка, схема привода была интегрирована в схему IC, поэтому схема привода mos не будет объяснена, поэтому схема возбуждения mos-схемы не будет объясняться.

Источник питания IC и часть периферийной цепи: благодаря выпрямлению и фильтрации вспомогательной обмотки IC питается отдельно, а выходное напряжение без нагрузки контролируется соотношением сопротивления R5 и R6.

Часть схемы выпрямления и фильтрации на выходе: благодаря диодному выпрямлению со сверхбыстрым восстановлением и высокочастотной электролитической фильтрации с низким сопротивлением, выход на нагрузку и фильтрация RC-цепи добавляются к диоду со сверхбыстрым восстановлением, а сопротивление и емкость выбираются через сверхбыструю отладку обратной формы волны диода восстановления, чтобы максимально подавить обратный пик диода, добавить ложную нагрузку на выходе, общая конструкция ложной нагрузки будет потреблять 3 mА тока.

Схема светодиодного индикатора (6)

Схема этого устройства показана на рисунке. Он в основном состоит из одного источника питания и интегральной схемы операционного усилителя с низким энергопотреблением IC1, двух маломощных транзисторов, микрофона и светодиода высокой яркости. При поступлении на микрофон MIC определенной интенсивности внешнего звука (включая различные шумы) он формирует выходное напряжение соответствующей интенсивности, которое суммируется с компаратором IC1c. Когда напряжение превышает пороговое значение компаратора, на его выходе появляется высокий потенциал, который включает V1. Его выходное напряжение добавляется к компаратору IC1b. Точно так же это напряжение устройства выше, чем пороговое значение IC1b. IC1b выдает высокий потенциал для возбуждения усилителя мощности, состоящего из IC1a и V2, тем самым заставляя светодиод излучать свет. Предустановленная длина задержки. Он определяется постоянной времени цепи зарядки и разрядки, состоящей из C2 и R6, R7 и R8.

На этом осветительном устройстве также можно добавить кнопочный переключатель, чтобы светодиод загорался и продолжал светить в заданное время. Блок питания схемы тоже очень удобен, используется блок питания 4 Ni-MH (MiMH). Все устройство работает с перебоями, батареи хватает на 2 месяца, вся схема находится в режиме ожидания, потребляет ток 400μA, при горящем светодиоде потребляет ток 24mА.

С точки зрения структуры схемы, микрофон микрофона подключается между входной клеммой и заземляющим проводом через провод. Он подключен к положительному полюсу источника питания через R1, а переменная составляющая сигнала через конденсатор С1 подключена к неинвертирующему выводу операционного усилителя IC. Регулировка чувствительности микрофона во многом зависит от значения R1. Рекомендуется, чтобы значение R1 составляло 15 kΩ. Для разных марок и моделей используемых микрофонов значение R1 также следует изменять соответствующим образом, чтобы добиться нужной чувствительности. При настройке максимальной чувствительности светодиод должен срабатывать и загораться под давлением воздушного потока на диафрагму микрофона при открытии дверцы. IC1 использует TLC274, схема выводов показана на рисунке.

Схема светодиодного индикатора (7)

Купите белый светодиод мощностью 1 W, попробуйте с аккумулятором мобильного телефона, он действительно яркий, вы можете сделать небольшую настольную лампу.

В качестве абажуров используйте пластиковые крышки кремового цвета в форме фужеров. Выведите положительный и отрицательный провода из задней части охлаждающей пластины для светодиодов (входит в комплект), пропустите через абажур и подведите к держателю лампы через колено. Получилась форма лампы. Для удобства зарядки используется солнечная панель, но напряжение слишком низкое, и можно заряжать только один аккумулятор, поэтому добавляется бустерная плата. Для использования в дождливые дни добавлена зарядка от сети переменного тока, а светодиоды могут гореть при условии наличия источника питания переменного тока. Напряжение на клеммах этого светодиода составляет 3+2V, а номинальный ток - 350 mА. После экспериментов напряжение все еще может нормально работать, когда напряжение достигает 4,8V. Ключ Текущий предел составляет около 350 mА.

Плата бустера представляет собой колебательный контур, вырезанный из старой платы мигалки 6V без каких-либо доработок (см. пунктир на рисунке), и далее обеспечивает зарядный ток через мостовое выпрямление. Автор считает, что колебательные контуры, такие как москитные мухобойки, электронные воспламенители и детекторы монет, также могут быть использованы в качестве дополнительных плат с небольшими модификациями. В аккумуляторе используются три никель-металлогидридных аккумулятора AAA 1800 mА.ч, и его можно заряжать в светлом месте в седле без попадания прямых солнечных лучей на солнечную панель летом. Зарядка переменным током обеспечивает зарядное напряжение 4,3V и зарядный ток около 350mА. Если вы используете три никель-кадмиевых аккумулятора AA, токоограничивающий резистор Ri следует изменить на 8~iori, чтобы уменьшить зарядный ток и избежать повреждения аккумулятора.

Схема светодиодного индикатора (8)

Белые светоизлучающие диоды (LEDs) высокой яркости являются популярным источником света, поскольку они более энергоэффективны, чем все другие источники света. Вот самодельная светодиодная настольная лампа с диммированием. В нем не используется специальная микросхема или однокристальный микрокомпьютер. Нужна только обычная цифровая схема и несколько дискретных компонентов, чтобы сделать настольную лампу с кнопкой затемнения своими руками.
